Unité de production et de conditionnement de cosmétiques
Unité de filtration absolue (Iso 7, Iso 8, Iso 9), salles blanches, contraintes d’asepsies et débit d’air élevé (de 15 à 40 vol/h).
Réduction des consommations énergétiques chauffage de 25 %, sur le traitement d’air, et gain de 25 000 €/an. Ce qui permet :
– Consommation = 7 635 MWh
– Dépenses = 357 900 €
Mise en place de récupération énergétique sur les eaux de lavage de l’unité de production induit un gain de 1500 MWh/an et permet d’assurer la totalité du chauffage des bâtiments …
AUDIT ENERGETIQUE + STD
Réalisation d’un audit énergétique complet du bâtiment, suivi de la STD de la totalité du bâti et des équipement (pièce à pièce de 2000 lignes). Labo ISO 7 et 8, Animalerie,…
Consommation initiale = 1 855 kWhep/m²/an soit 25 000 MWh (dont 50% en chauffage) et 1475 k€ de dépenses annuelles
Consommation finale = 994 kWhep/m²/an soit 11 700 MWh (dont 30% en chauffage) et 753 k€ de dépenses annuelles
Gains dus à l’intervention :
Réduction des consommations de 46,4 %
Réduction des dépenses de 49%
Cep = 722 kWh/m²/an
Actions déterminantes et TRI :
– Important travail sur le traitement d’air, la récupération, le pilotage, et la gestion générale des équipements
– Temps de retour de l’investissement = 2 ans
Mise en place d’un Centre de secours à Basse Consommation
Réduction des consommations énergétiques de plus de 50 %, sur le traitement d’air et le chauffage. Réduction des consommations d’éclairage par installation d’éclairage basse consommation avec détection à l’avancement, Cep = 60 kWh/m²/an
Stockage de l’ensemble du pluvial sur site et traitement à la parcelle.
Production PV en cours de réflexion pour envisager un SDIS à Energie Positive.

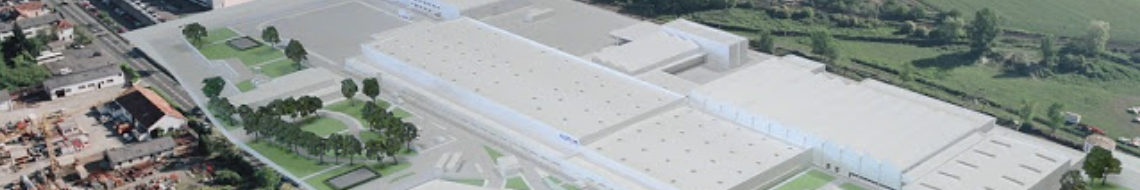

STD (Simulation Thermique Dynamique) en cours de conception (en AMO pour le Groupe ALSTOM),
Réduction des consommations énergétiques :
– Confort Gain de 2 à 9°C,
– Réduction de 30% les puissances à installer en chaud et en froid,
– Réduction des consommations énergétiques de plus 15,6%, sur le traitement d’air, le chauffage et l’éclairage
– Gain sur dépenses de 70 k€ = – 22%
– Cep = 119 kWhep/m²/an (2007)
Gains dus à l’intervention :
– Eviter de supprimer la dalle de sol de l’usine sur 30 000 m² (contrainte d’isolation) = – 1,8 M€
– Suppression de 7 transformateurs de 2 MW inutilisés sur site = – 40 000 €/an de coût d’exploitation,
Triple intervention :
Analyse Environnementale (stade concours)
STD (Simulation Thermique Dynamique) en conception (pour BET Ingerop),
Recalage STD (Simulation Thermique Dynamique) en réalisation + Calcul réglementaire (pour l’entreprise Baudoin Jouanin) – (2008),
Réduction des consommations énergétiques :
32 % sur le traitement d’air et le chauffage
40% sur l’éclairage par réduction de la puissance installée et le pilotage,
Gain financier : 40 000 €/an
Cep bureaux = 95 kWh/m²/an
Bâtiment Energie Positive (charte Bonne Energie) : Certification HQE Tertiaire ® + Certification BREEAM
Cep 40 kWhEP/m².an. Bâtiment à forte inertie isolé par l’extérieur et parement en BSI ® ajouré (type moucharabieh)
PAC / pieux, DF avec échangeur à roue 90%, contrôle du rapport vide / plein (< 40%). Toiture photovoltaïque.
Bâtiment BBC : – Certification HQE ®Tertiaire + Certification BREEAM
Cep 48,2 kWhEP/m².an. PAC air/eau + DF avec échangeur à roue 85%.
Projet vitré à 60% intégrant des vitrages respirants avec une couche en Cool Lite SKN 154 à contrôle solaire très performant (0,25/0,66) + Sceen intérieurs motorisés
Bâtiment THPE 2005 : sur la base d’un projet initial RT 2000 – Certification HQE Excellent ®Tertiaire
Bâtiment Lauréat SIMI 2010
Cep 120 kWhEP/m².an. Augmentation de la compacité et l’inertie du bâtiment par la couverture du patio central en toile ETFE (parois intérieures non isolé et simple vitrage, échange par transfert des bureaux vers le patio, reprise sous verrière et échange global en DF avec échangeur à roue 90%. Vitrage Cool Lite Ultra Clair à contrôle solaire performant (0,25/0,66)
Bâtiment BBC : passage prévu pour NRJ Positive en toiture premier bâtiment
Cep 48,1 kWhEP/m².an. Conservation de la structure du bâtiment antérieur pour maintenir une forte inertie
Liaison entre bâtiments hermétique fermée par une toile ETFE augmentant la compacité globale du projet. Protections solaires persiennées. PAC / eau, DF avec échangeur à roue 90%, éclairage maîtrisé (6W/m²)
Ecole à Energie Positive : Conception Bioclimatique avec Cep = 37 kWhEP/m².an.
Chauffage au bois (pellets) avec toiture photovoltaïque sur local technique (réduction nuisances électromagnétiques).
Mur et refends intérieurs en terre crue, par réutilisation de l’argile du site. Isolation en laine de chanvre du Gers ou insufflation de chènevotte locale. Gabion de Cahuzac, ossature en pin des landes, enduit en terre crue.
Chauffage plancher + air neuf. ECS cuisine au bois. Sanitaires collectifs par toilettes sèches, ventilation avec transfert d’air (Sfi), vers circulation. Toiture végétale sur salles de classe.
Bilan CO² : Utilisation importante de produits naturels bio-sourcés
80 Tonnes pour la construction de l’école – 20 Tonnes pour la consommation énergétique sur 50 ans
Un Aller Retour Paris Marackech représente 30 Tonnes de CO²
Projet Lauréat de l’Appel à Projet ADEME 2011 « Bâtiment Basse Consommation »
